   Simulateur pour engins blindés et Chars de tout type

Présentation générale

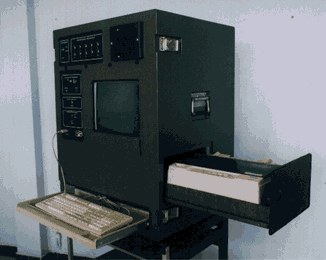

Le poste instructeur

Spécifications techniques

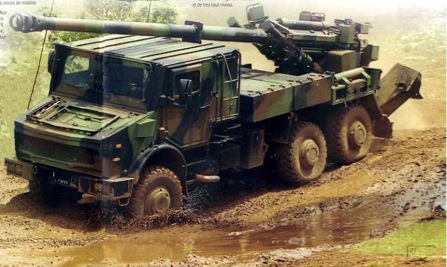

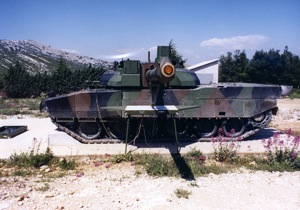

Exemples d'autres blindés sur lesquels le simulateur est fonctionnel


BTCharLeclerc002:600px
Le STIVAD CHAR est un simulateur destiné à l'instruction à la visée
et au tir sur engins blindés.
Dans sa version EQUIPAGE, il permet le contrôle en temps réel de la technique de tir de l'équipage.
Il est, par excellence, l'outil pédagogique du commandant d'unité
et du chef de peloton.
Dans sa version PELOTON, il permet le contrôle en temps réel
de la technique de tir du peloton.
Il est par excellence, l'outil pédagogique du commandant d'unité.
Il est utilisable en tout lieu, de jour comme de nuit, en terrain réel ou
en stand de tir réduit, sans contrainte de sécurité.
D'un transport aisé, il peut être mis en oeuvre par 3 hommes
en moins d'une demi-heure en mode Equipage ou d'une heure
en mode Peloton.

elposteeleve
Il permet d'effectuer en statique des tirs simulés sur cibles fixes
ou mobiles, tout en contrôlant la précision et la rapidité des tirs.
Les élèves occupent leur poste de combat habituel,
et sont donc placés en situation réelle.
Grâce à sa grande souplesse d'emploi, et sa faculté de piloter des cibles à éclipses (Ruggieri en panorama réel et M.C.S.-thermiques ou non
- en stand de tir réduit),
le STIVAD permet de varier à chaque séance les compartiments
de terrain.

posteinstruc
Le STIVAD permet notamment :

De faire travailler 1 engin blindé, une patrouille ou un peloton.
De contrôler au moyen d'un zoom automatique,
le travail de détail des tireurs et les actions des chefs de char.
En mode peloton, d'augmenter la rigueur d'exécution des subordonnés
par rapport au PCO du chef de peloton.
De proposer un éventail de 9 séquences programmables,
avec apparition simultanée ou successive des cibles,
ainsi qu'une séquence "groupement" également programmable.
De prendre en compte le niveau d'entraînement des chargeurs
en temporisant de 2 à 12 secondes le temps de chargement du canon.
De sanctionner les tirs par effacement des cibles en cas de but.
D'effectuer une critique constructive de l'action de l'équipage
ou du peloton, en utilisant le code replay autant de fois que nécessaire.
De visualiser et d'imprimer les bilans des séquences de tir
et donc de les remettre au chef de peloton.
D'enregistrer les résultats des tirs, d'effectuer des recherches sur la
base de données ainsi constituée et d'éditer les résultats globaux
(note moyenne, nombre de tir, pourcentage, etc.).

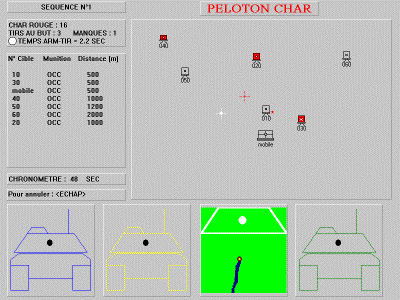

L'écran de l'instructeur
ecraninstr
Suivi grâce au chronomètre du déroulement de la séquence.
Contrôle des numéros de cible à tirer ou restant à tirer.
Visualisation des cibles atteintes par passage à la couleur du char.
Suivi de la gestion des obus.
Représentation de la position du canon dans le champ de tir.
Contrôle de l'action du tireur (Appuyé- relâché mesure, puis zoom
dans la cible permettant le contrôle du pointage final et de la position de l'impact).
Visualisation du PCO instructeur et du PCO élève.
En mode peloton, suivi simultané des 4 engins blindés.
Possibilité de Replay.

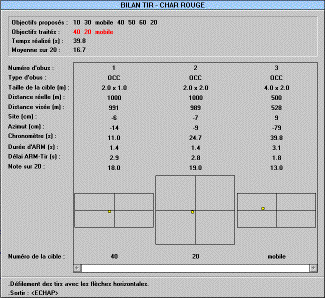

Le bilan de la séquence de tir
bilansectir
Suivi grâce au chronomètre du déroulement de la séquence.
Contrôle des numéros de cible à tirer ou restant à tirer.
Visualisation des cibles atteintes par passage à la couleur du char.
Suivi de la gestion des obus.
Représentation de la position du canon dans le champ de tir.
Contrôle de l'action du tireur (Appuyé- relâché mesure, puis zoom
dans la cible permettant le contrôle du pointage final et de la position de l'impact).
Visualisation du PCO instructeur et du PCO élève.
En mode peloton, suivi simultané des 4 engins blindés.
Possibilité de Replay.

Spécifications techniques :

Blindés supportés :

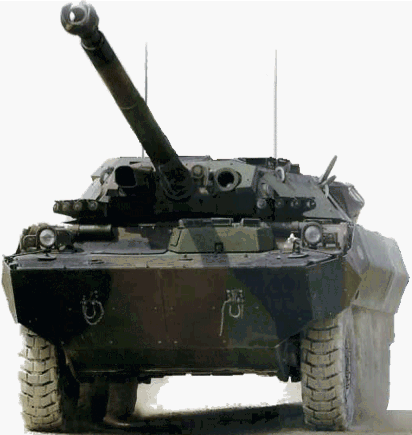

En standard : AMX 30 B/B2, AMX 10 RC, ERC 90 SAGAIE, LECLERC.
Adaptation possible à tout autre type de blindé sur demande.

Secteur de travail :
Jusqu'à 30° en azimut pour chaque char.

Nombre de cibles gérées :
Nombre illimité de cibles fixes et une cible mobile

Cibles à éclipses pilotées :
Cibles Ruggieri en panorama réel et cibles M.C.S. (Mini Cibles Stivad) thermiques ou non thermiques en stand de tir réduit.

Précision :
Meilleure que 0,15 millième en cible

Capacité de stockage :
Plusieurs dizaines de milliers de bilans de séquences de tir

Alimentation :
220 V 50 / 60 Hz

Température de fonctionnement :
-5 à +55°C
